LKV4896稱重數顯表
- 品牌：???雷泰
- 型號：???LKV4896
- 市場價：???$article_wine$ 元
- 優惠價：???$article_net$ 元 (已有 0 人購買)
一、產品介紹：
該儀表采用24位A/D轉換器，與各類傳感器、變送器配合，實現對壓力、流量、物位、成份分析以及力和機械量等物理參數的測量、顯示、報警監控、數據采集和記錄。
技術指標
|
電源電壓 |
AC 195~242V，耗電量<5W |
|
輸出激勵電壓 |
12V±5%（給傳感器供電），電流<50mA |
|
顯示 |
4位高亮度紅色LED |
|
測控周期 |
0.2秒 |
|
測量精度 |
±0.5%F·S |
|
工作環境 |
溫度0~50℃，濕度20~90R.H |
三、按鍵簡介：
“SET”鍵：設置鍵 “>”鍵：移位鍵或去皮鍵（峰值儀表）
“∧”鍵：上升鍵 “CLR”鍵：峰值清零鍵或去皮鍵（上下限儀表）

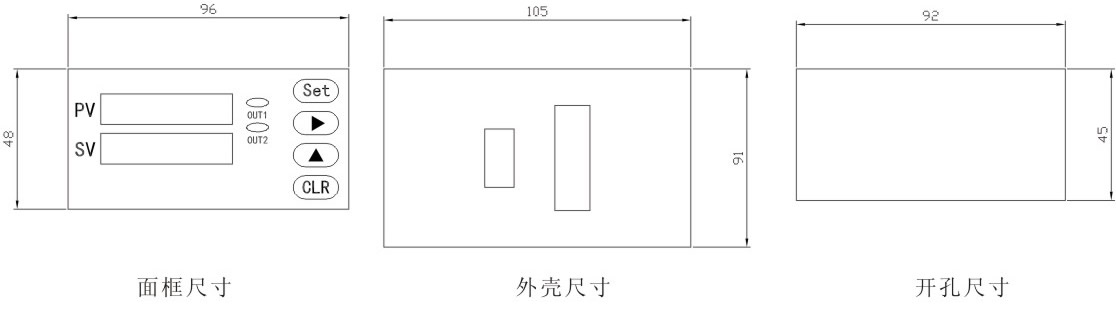

四、外形尺寸：
|
|
外殼尺寸（毫米） |
開孔尺寸（毫米） |
|||
|
寬 |
高 |
H |
L |
WC |
HC |
|
96 |
48 |
91 |
105 |
92 |
45 |
五、內容說明：
|
|
|
|
|
SAL |
OUT1繼電器 |
00000~滿量程 |
|
SPL |
OUT1偏差 |
0 |
|
SAH |
OUT2繼電器 |
00000~滿量程 |
|
SPH |
OUT2偏差 |
0 |
|
SL |
零點設置 |
00000 |
|
SH |
滿量程調整 |
滿量程一半以上 |
|
Sd |
小數點位置 |
0~3 |
六、操作說明：
1.按“SET”鍵三秒以上顯示“SAL”可進行OUT1繼電器設置，再按“SET”鍵直到PV窗口顯示“SPL”，這時可設置OUT1的偏差。
|
偏差解釋 |
當SPL=0時 |
如果當前顯示值>SAL，則OUT1吸合；如果當前顯示值 |
|
|
當SPL≠0時 |
如果當前顯示值>SAL+SPL，則OUT1吸合；如果當前顯示值 |
2.按“SET”鍵顯示“SAH”, 可進行OUT2繼電器設置，再按“SET”鍵直到PV窗口顯示“SPH”，這時可設置OUT2的偏差，設置方法同上。
3.再按“SET”鍵顯示“CIN”，表示輸入密碼，密碼錯誤自動退出（出廠時密碼為“00000”）。密碼正確后，如不更換密碼按“SET”鍵進入下一步，如更換密碼，按“CLR”鍵顯示“CON”，輸入5位數字可作為新的密碼，按“SET”鍵可進入下一步
4.按“SET”鍵顯示“SL”,不加負載，可進行零點設置。
5. 按“SET”鍵顯示“SH”，表示設置滿量程，加上負載（至少滿量程一半），輸入對應的顯示值后。按“SET”鍵出現“Sd”時，這時表示調節小數點設置，按上升鍵可改變小數點的設置，如果按“SET”鍵回到工作狀態。（或按“CLR”鍵進行標定的數據備份，以備應急時用，廠家內部使用）
6.在平時工作狀態下，按“CLR”鍵，可清除當前值。
七、注意事項：
如果儀表出現‘E1’時，表示傳感器未接或傳感器信號太大。
八、緊急處理（廠家內部使用）
1.如遇密碼遺忘，按住“CLR”鍵上電，密碼恢復為‘00000’。
2.設置錯誤或有顯示但按鍵不起作用，按“∧”鍵上電恢復出廠備份。
3.按“>”鍵上電（不要松開按鍵），數碼管在0、1之間變換，當顯示“0”時松開按鍵為上下限儀表，“1”為峰值儀表。
4． 同時按“∧”和“CLR”鍵上電（不要松開按鍵），數碼管在1-05、2-10、3-20之間變換，當松開按鍵時表示測控周期；最高20次/秒。
九、接線方式：
紅色線：電源正極、 藍色線：電源負極、 黃色線：信號輸出正極、 白色線：信號輸出負極
